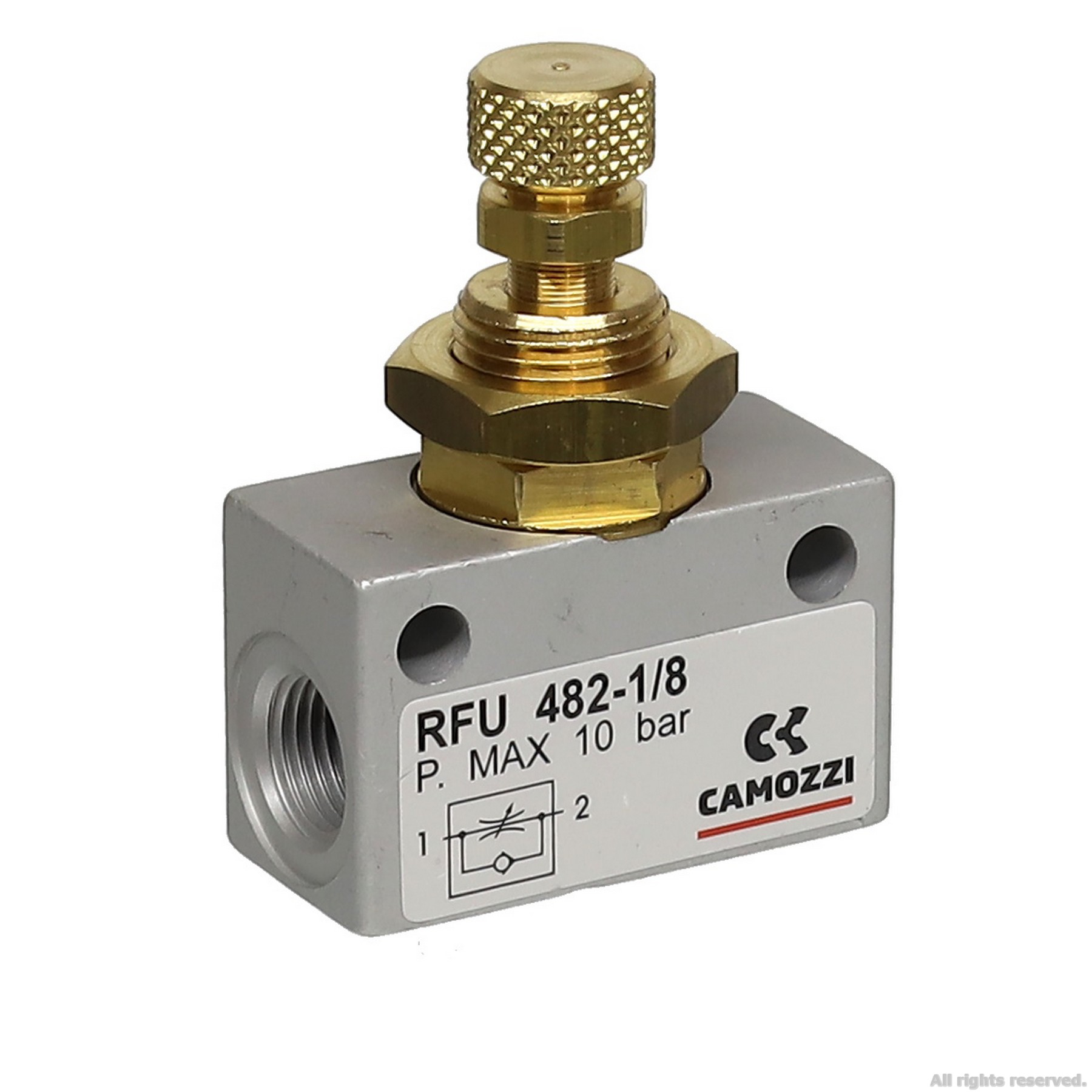

Пневмодроссель с обратным клапаном Camozzi RFU 482-1/8 предназначены для регулирования расхода газов в обоих направлениях с различными режимами работы.

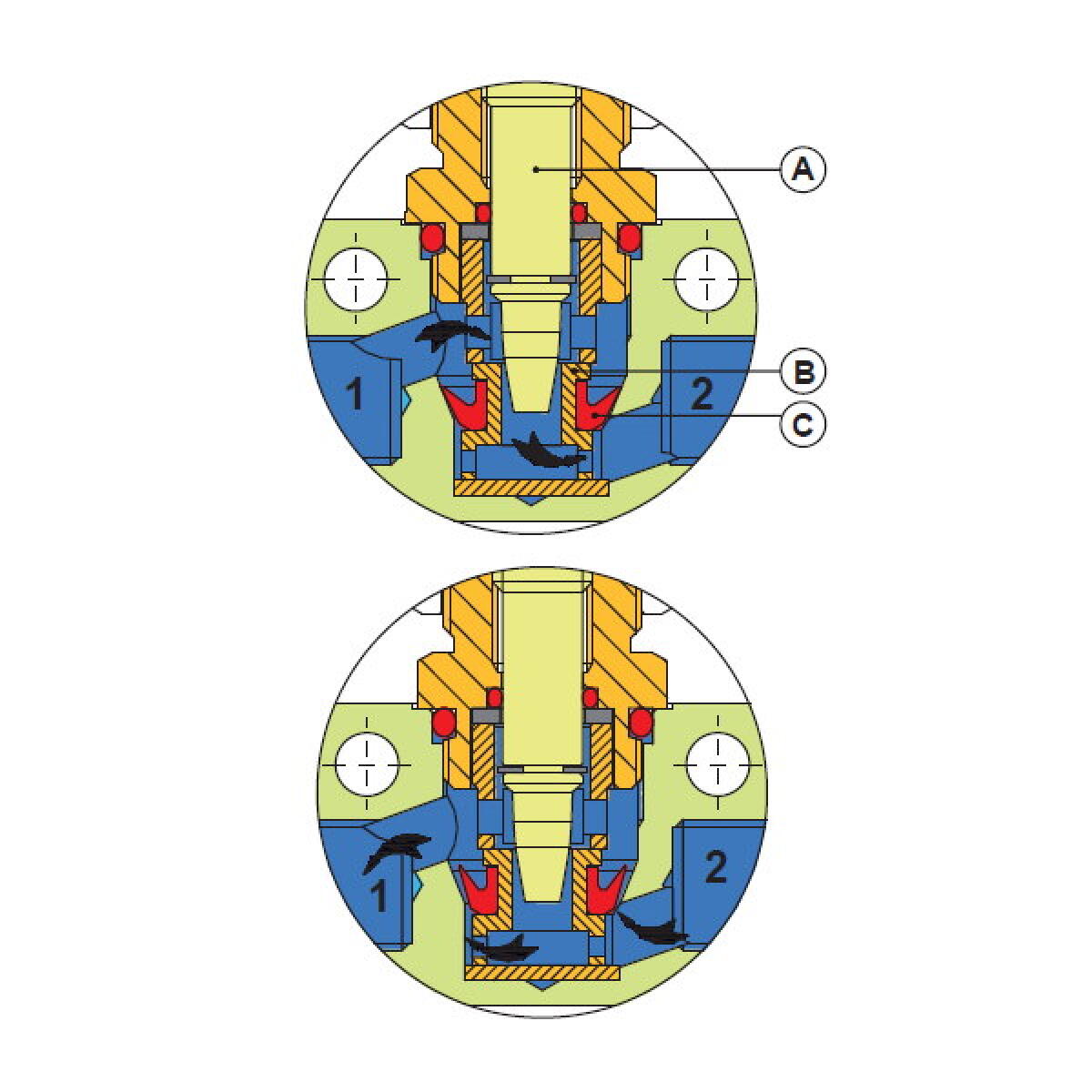

Есть два режима работы дросселя:
1. Течение воздуха из канала 1 в канал 2.
Сжатый воздух встречает торцевое уплотнение C, установлено на втулке B, и расширяет его внешнюю часть, обеспечивая контакт с корпусом дросселя и блокируя движение воздуха через канал большего проходного сечения. Сжатый воздух вынуждено двигаться через дросселюючий канал с расходом, зависят от затягивания винта А.
2. Течение воздуха из канала 2 в канал 1.
Торцевое уплотнение C сжимается, освобождая проход воздуху с большой нерегулируемой расходом снаружи втулки B.
Пневмодроссели Cammozi с обратным клапаном. Присоединение G1/8". Условный проход 2 мм. Монтаж на панелях или на стене, а в случае необходимости на цилиндрах и распределителях. Регулировка производится винтом.
• Конструкция: игольчатого типа.
• Присоединение: G1/8 ".
• Внешняя резьба: M12х1.
• Габаритные размеры: 34х46х16мм.
• Подвижная гайка под ключ 17мм.
• Рабочее давление: 1 ... 10 бар.
• Номинальное давление: 6 бар.
• Условный проход: 2 мм.
• Рабочая температура: 0 ... 80С.
• Рабочая среда: фильтрованный воздух.
• Материал корпуса: алюминий.
• Материал золотника: латунь ОТ58.
• Уплотнение: NBR.
• RFU = с обратным клапаном.
